串級試驗變壓器，體積小，重量輕，易于搬運及運輸。對于高電壓等級下的試驗變壓器，更經濟結構更簡單。由于串級由多個單臺試驗變壓器組合而成，可單獨升壓，避免一臺故障整套不能使用的尷尬局面。

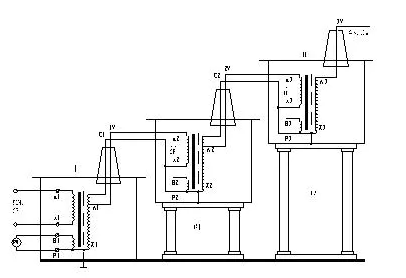

　　    串級試驗變壓器的接線如下圖：

　　當兩臺試驗變壓器串級使用時，第一級與第二級試驗變壓器容量之比是2：1，總?cè)萘渴堑谝患壢萘浚傠妷菏莾膳_試驗變的最高輸出電壓之和，那么輸出電流就是總?cè)萘颗c總電壓之比。例如：5kVA/50kV與3kVA/50kV兩臺試驗變串級使用時，總?cè)萘繛?kVA，總電壓為100kV，輸出電流就是5kVA/100kV也就是50mA。

　　    三臺試驗變壓器串級使用，例如上述型號分別是10kVA/50kV、5kVA/50kV、3kVA/50kV，那么三臺容量之比就是3：2：1，總?cè)萘客瑯右彩堑谝患壴囼炞儔浩魅萘?0kVA，而總電壓就是三臺試驗變壓器的電壓之和，也就是說總電壓輸出為150kV。

　　   故上述問題可以很清晰的回答出來，因為三臺都是同50kV電壓等級的試驗變壓器，所以總電壓就是三臺試驗變壓器的輸出電壓之和150kV。而容量是遵從3:2:1的關系。那么總?cè)萘烤褪堑谝患壴囼炞儔浩鞯娜萘浚僮髋_是與整套系統的容量一致的，所以操作臺應配置與第一級試驗變壓器同容量的10kVA。

　　   不過我們需要注意的是，不管是兩級或是三級串，輸出電流嚴禁超出最后一級的額定電流。

　　下面國電西高小小編總結了一套口訣可以這樣記：

　　串級試驗變壓器，各級電壓要一致

　　兩串容量二比一，三串容量三二一

　　總體電壓需求和，系統容量最前級
