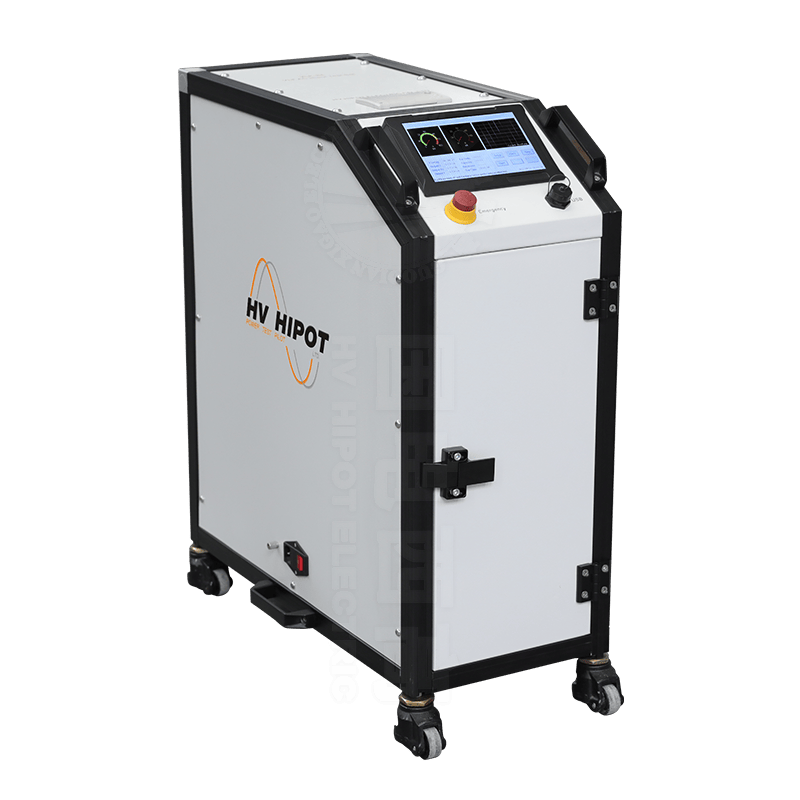

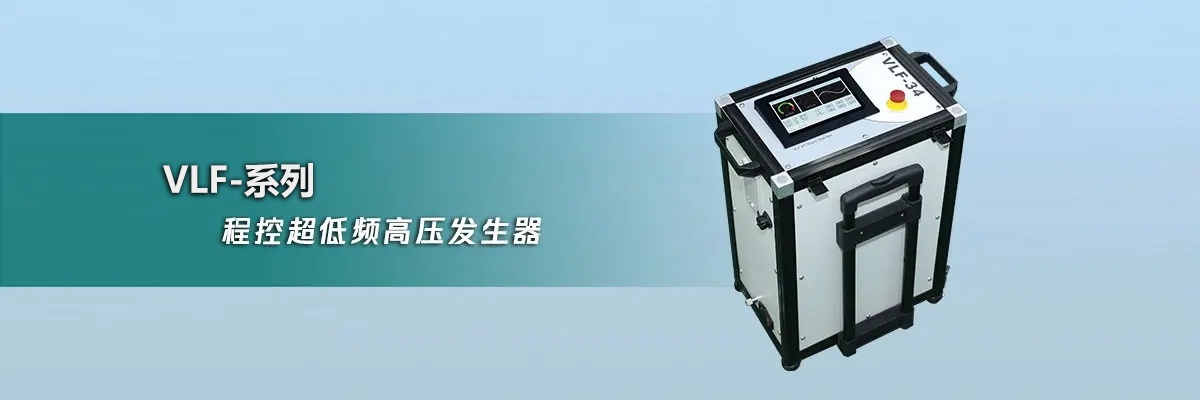

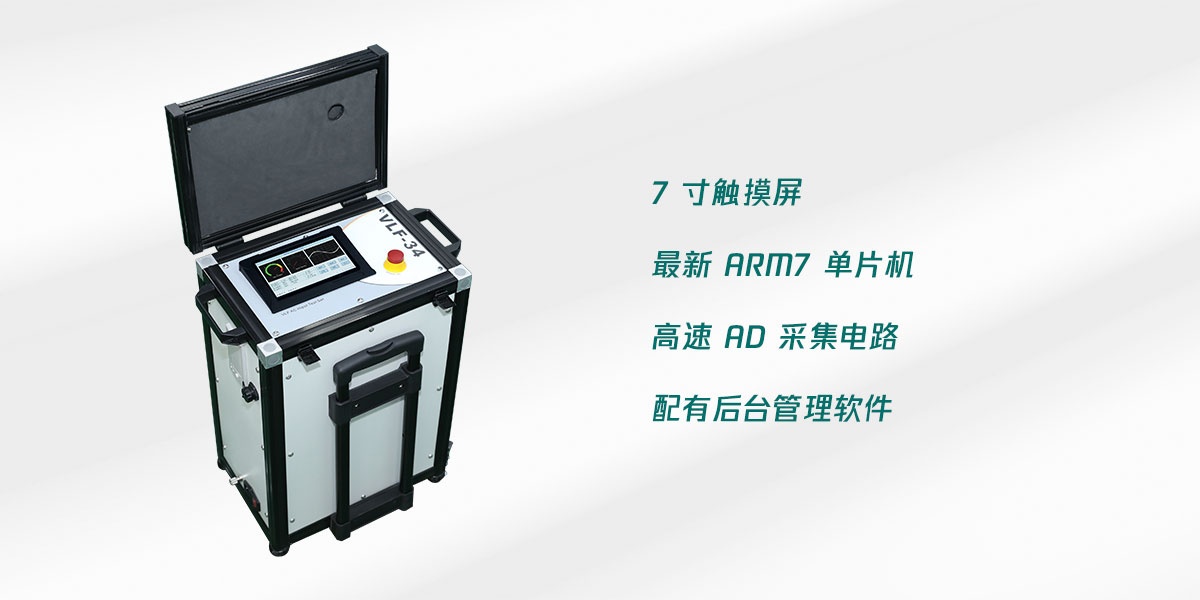

武漢國電西高電氣有限公司研制開發的新一代VLF系列0.1Hz超低頻高壓發生器”采用采用速慧（smartquick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際最新電力電子元器件和最新ARM7單片機技術，進一步降低了設備的體積和重量，性能更穩定，克服了第一代機械式升壓器使用壽命短、故障率高、體積大的缺點。
VLF系列 0.1Hz超低頻高壓發生器特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件DL/T849.4-2004》要求。
功能特點：

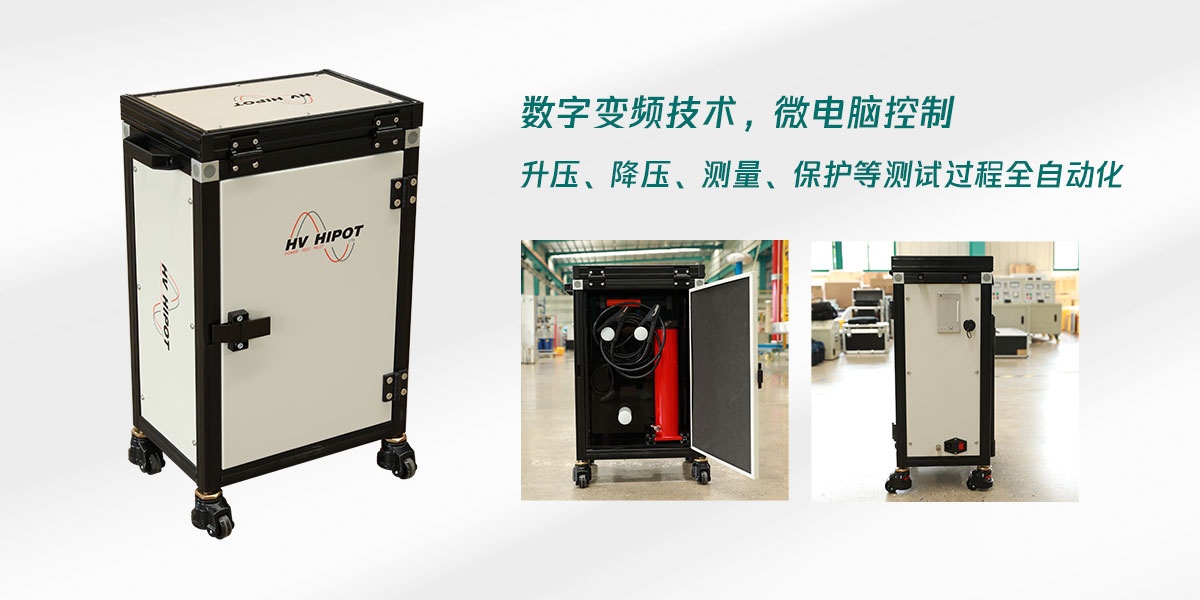

1、采用技術先進的數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化。
2、控制部分與高壓部分采用一體式結構設計，去掉了中間連接線只需一根高壓線和地線接到被試品。
3、控制部分與升壓部分采用一體式手推車式設計方式，便于各種工作環境下的存儲運輸、體積小重量輕十分利于戶外作業。
4、整機采用一體式鋁合金材料、外觀新穎操作方便接線簡單，圖形示顯示界面傻瓜式操作使用。
5、保護全面多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms）,儀器安全可靠可有效保護使操作使用人員的安全。
6、控制器和高壓發生器采用低壓連接，光電隔離控制安全可靠。
7、采用了高低壓閉環負反饋控制電路，輸出無容升效應。

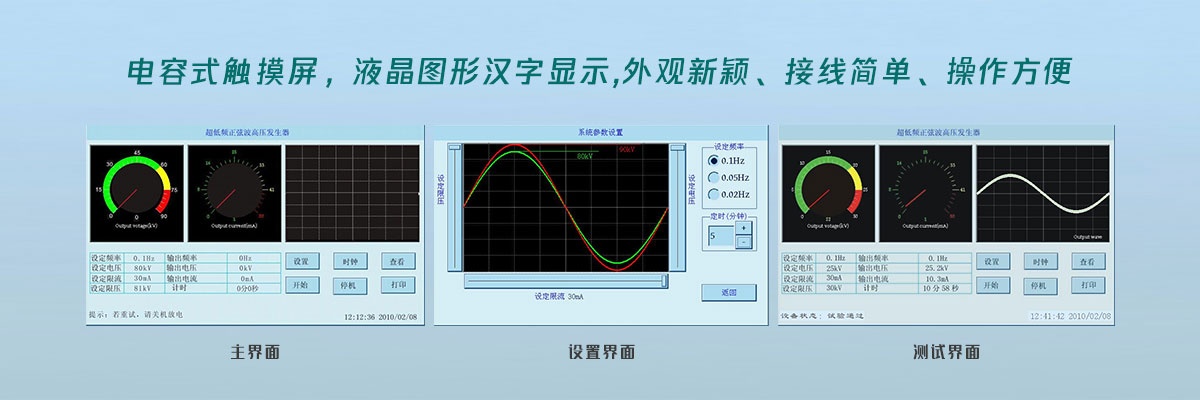

8、電容式觸摸屏，液晶圖形漢字顯示，自動存儲，自動打印配置齊全。
9、0.1Hz、0.05Hz及0.02Hz多頻率功能選擇，測試范圍大。
|
產品型號 |

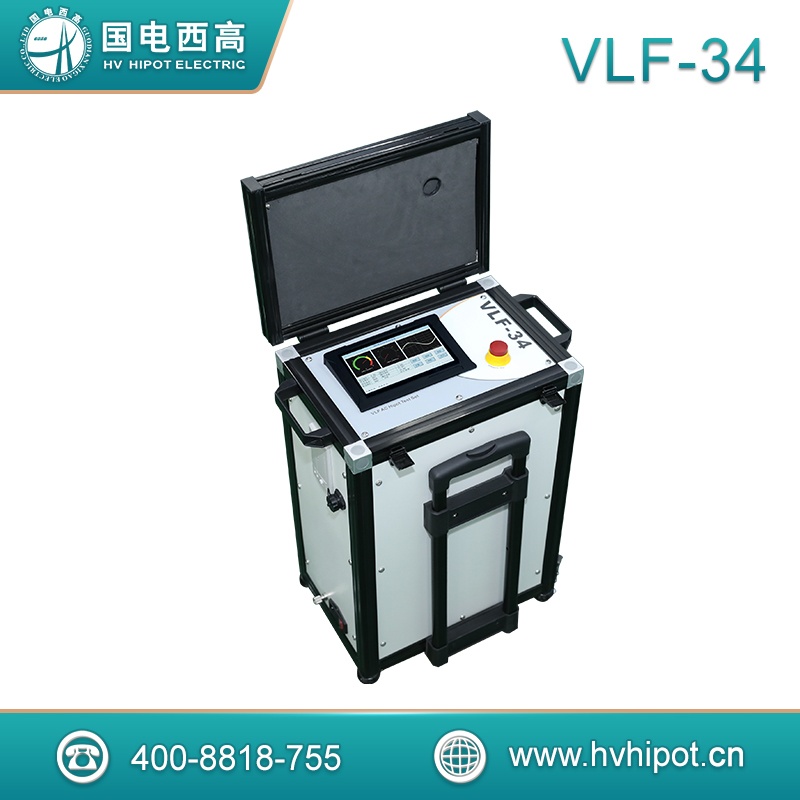

VLF-34 |

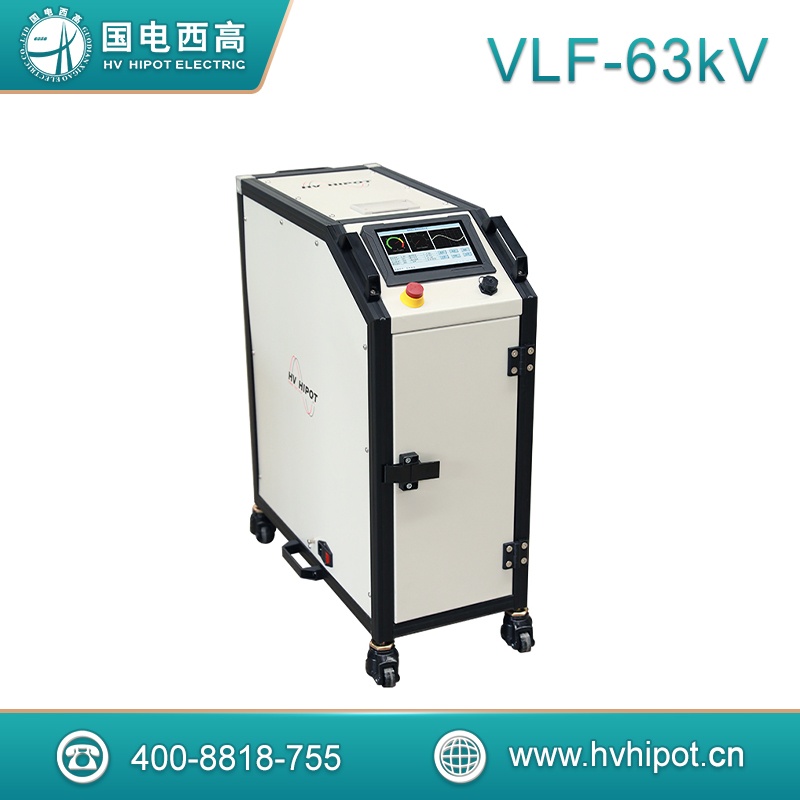

VLF-63 |

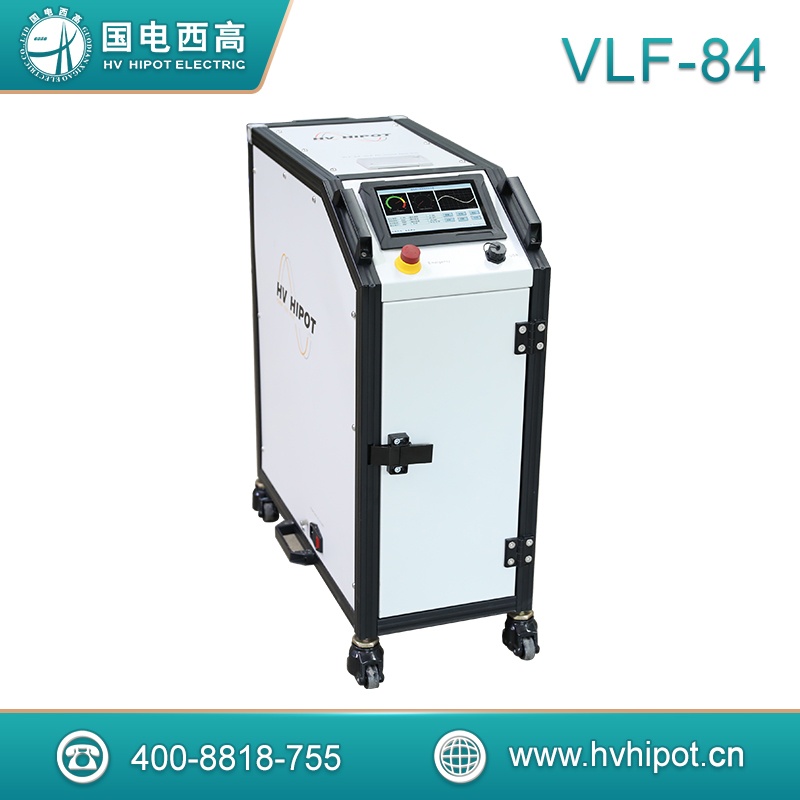

VLF-84 |
|
輸入電源 |
220V，50/60Hz，峰值8A，平均4A或120V，50/60Hz，峰值12A，平均6A |
220V，50/60Hz，峰值16A，平均12A或120V，50/60Hz，峰值20A，平均15A |
220V，50/60Hz，峰值20A，平均15A或120V，50/60Hz，峰值23A，平均17A |
|
輸出電壓頻率 |
正弦波0-34kV/ac峰值，0.1Hz、0.05Hz、0.02Hz、0.01Hz |
正弦波0-63kV/ac峰值，0.1Hz、0.05Hz、0.02Hz、0.01Hz |
正弦波0-84kV/ac峰值，0.1Hz、 0.05Hz、0.02Hz |
|
輸出帶載能力 |
0.1Hz 最大0.5μF 0.05Hz 最大1.1μF 0.02Hz 最大2.2μF 0.01Hz 最大5.5μF |
||
|
波形失真度 |
≤5％ |
||
|
升壓方式 |
全自動升降壓 |
||
|
工作周期 |
周期性連續 |
周期性連續 |
周期性連續 |
|
輸出電壓精度 |
≤±3％ |
≤±3％ |
≤±3％ |
|
電壓正、負峰值 誤差 |
≤±3％ |
≤±3％ |
≤±3％ |
|
操作方式 |
觸摸屏操控 |
觸摸屏操控 |
觸摸屏操控 |
|
結構方式 |
集成一體式 |
集成一體式 |
集成一體式 |
|
設備尺寸 |
400×280×660（mm） |
300×650×720（mm） |
300×650×760（mm） |
|
設備重量 |
38KG |
45KG |
50KG |
|
輸出電纜長度 |
5m |
5m |
5m |
|
使用條件 |
戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH |
||
