局部放電檢測儀（局放儀）可廣泛應用于電力系統的局部放電檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測。下面國電西高為大家分享幾條局放儀使用注意。

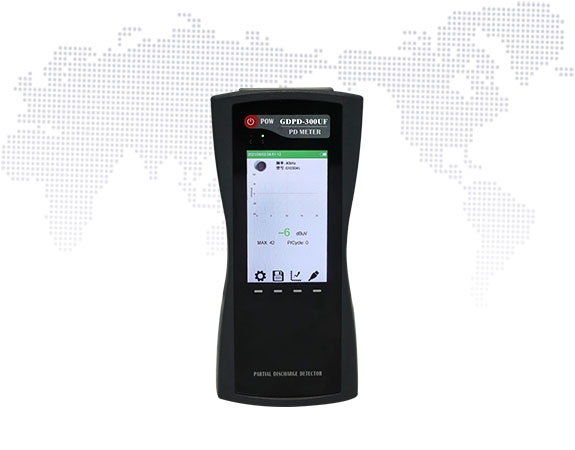

國電西高GDPD-300UF特高頻局部放電檢測儀

　　局部放電檢測儀使用注意事項

　　1.局部放電檢測儀在試驗開始加壓以前，試驗人員必須詳細而全面地檢查一遍線路，以免線路接錯。測試儀器處的接地線是否與接地體牢固連接，若連接不牢或在準備工作時掐頭去尾線被腳踢斷，這將可能引起人身和設備事故。

　　2.對于連接線應避免將暴露在外，防止電暈放電，尤其對于電壓等級較高的局部放電試驗，必要時要加粗高壓連接線及加裝防電暈罩，減小因場強過高引起的電暈放電。屏蔽罩不能與試品的瓷裙相接觸。

　　3.一般情況下，在試驗過程中，被試品在耐壓、預升壓時局部放電量都比正常值大很多，此時儀器的儀表必然會超出滿刻度。為防止儀器損壞，應將儀器的增益粗調旋鈕逆時針旋轉一檔或更多檔，以不超出滿刻度為標準。當電壓降至測量電壓時，再將增益粗調開關順時針旋轉一檔或更多檔，以便記錄測量值。

　　4.校正電量發生器校正完畢后，一定要從高壓端脫離，并關閉電源開關，且儀器的增益細調旋鈕不可再調。因增益粗調開關每相鄰兩檔之間的關系是十倍，且檔位有指示，故升壓后根據放電量大小，可選擇合適量程。逆時針旋轉時，每降一檔量程擴大十倍;反之，順時針時，量程縮小十倍。

　　5.局部放電測試儀試驗完畢后，應對整個測試系統再進行一次復查校正，驗證是否與試驗前所校正出的刻度系數相等，以免測試儀器或其它環節在試驗過程中發生故障而使測試結果不對。
