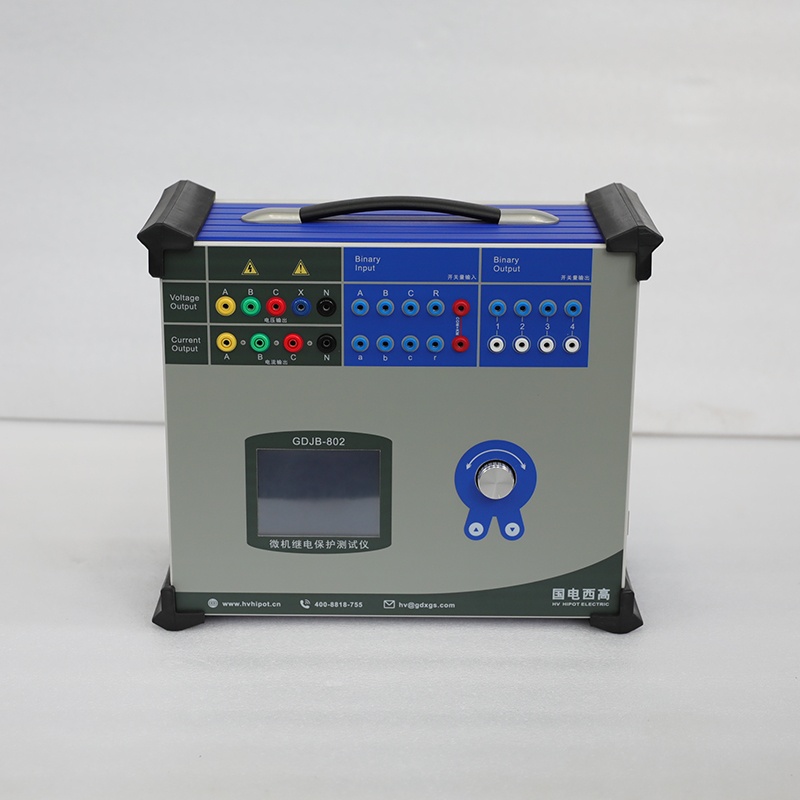

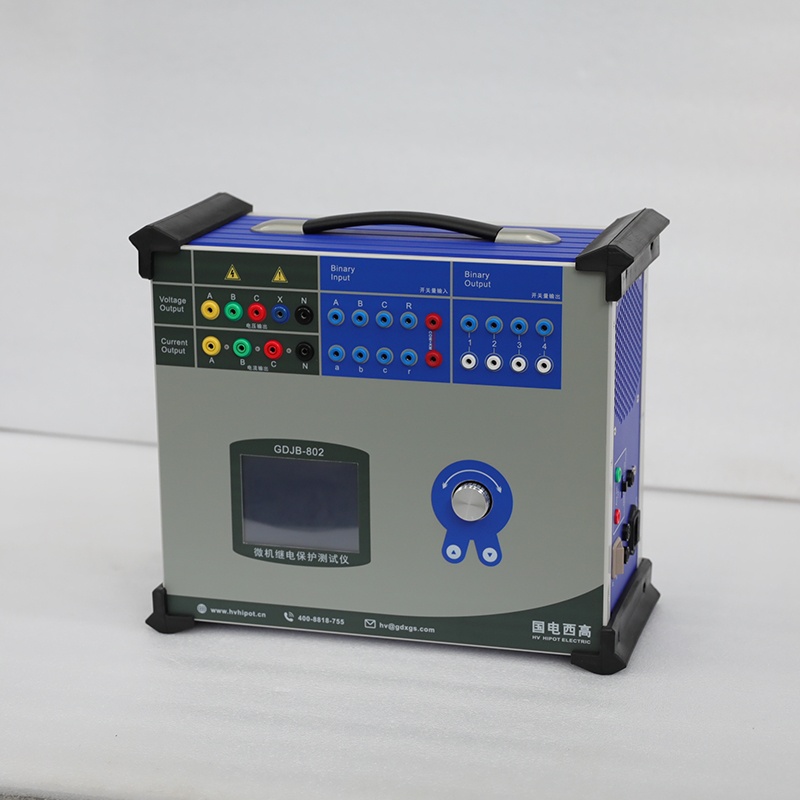

智能型主機

　　主機采用高速高性能數字信號處理器運算速度快，傳輸頻帶寬，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。

　　單機獨立運行

　　裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。

　　聯接電腦運行

　　通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存儲測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

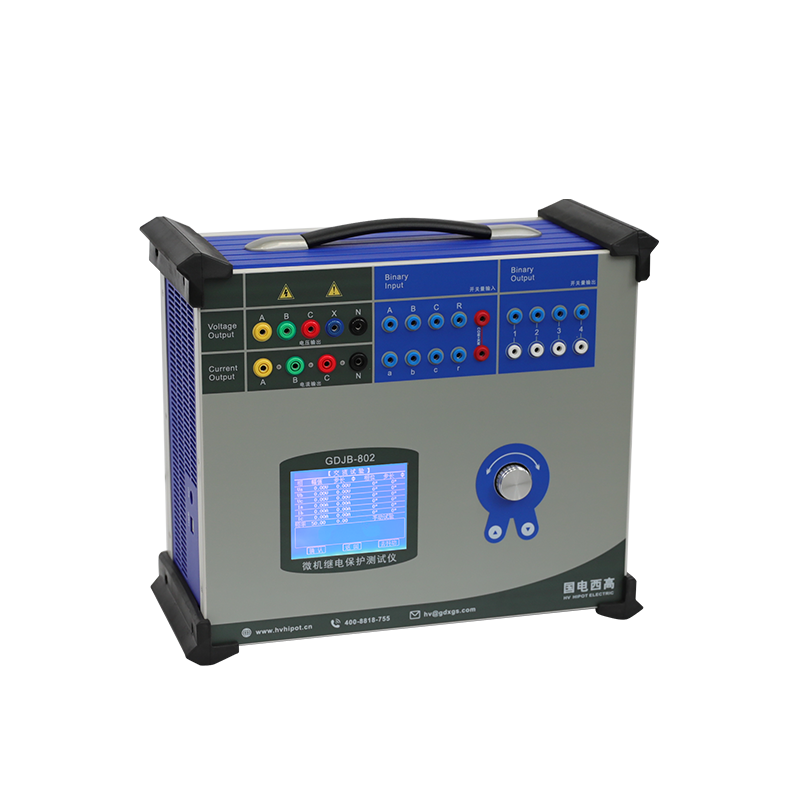

　　大屏幕LCD顯示屏

　　本機采用大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

　　“傻瓜式”操作

　　采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。

　　新型高保真功放

　　輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，精度好，可靠性高。

　　電流、電壓直接輸出

　　相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加1-20次諧波。

　　自我保護

　　采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

　　具有獨立專用直流電源輸出

　　裝置設有一路110V或220V專用直流電源輸出。

　　接點豐富

　　具有8個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。

　　主機一體化單機結構

　　采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。

　　性價比高

　　屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能和小型測試儀的價位，具有很高的性能價格比。

　　功能與用途：

　　可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。

產品參數

交流電流輸出：3路，每路40A / 450VA  三相并聯120A

交流電壓輸出：4路，每路120V / 80VA  線電壓240V

輸出精度：0.2% （主量程范圍內）

直流電流輸出：3路，每路±10A/200VA

直流電壓輸出：3路，每路±160V/70VA

輸出精度：0.5% （主量程范圍內）

相    位：0~360°

相位精度：＜0.5°

輸出頻率：（單機） 0~300Hz，（聯機） 0~1000Hz

頻率精度：＜0.01Hz

疊加諧波：（單機）0~6次，（聯機）0~20次

開 入 量：8路          開 出 量：4對

獨立直流：DC110/220V                 額定電流1.5A

尺    寸：396mm*354mm*178mm      重    量：15kg
