耐壓測試儀接線圖

耐壓測試儀接線步驟

(1)控制箱的電源接線：

一根標準單相電源線，連接交流220V電源。

(2)控制箱的連接線：

一套2芯線，從控制臺的輸出端連接到試驗變壓器的輸入端。另一套兩根線里面包含綠線和黑線，控制臺和變壓器之間的端子一一對應,分別為電壓-電壓（綠線）和地-地（黑線）。

(3)變壓器的地線

變壓器的地必須接地，用一根帶夾子的細黑色一端接到變壓器的地端子，另一端接可靠的大地。

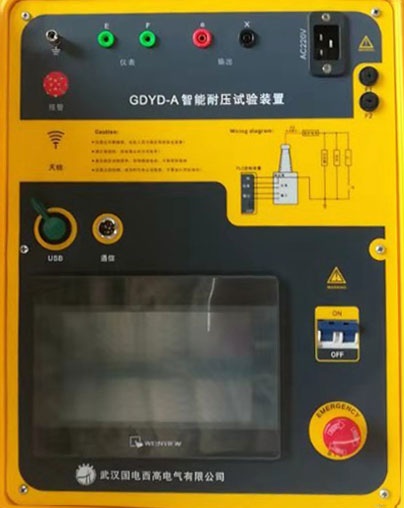

2、耐壓測試儀生產廠家國電西高GDYD-A智能絕緣耐壓測試儀的面板結構圖

USB接口：用于連接外部U盤，導出試驗數據。

觸摸屏： 7寸彩色觸摸屏，實現設備的全部人機交互功能。

電源開關：工作電源，帶通電指示燈。

通信接口：遠程同屏通信控制。

電源按鈕：緊急情況下快速切斷電源

輸出端口：連接變壓器輸入

儀表端口：連接變壓器儀表繞組

電源插座：連接220V市電

F1、F2：用于保護主回路和控制回路的保險

接地柱：用于儀器保護接地
