技術特點

局部放電：絕緣體中只有局部區域發生放電，而沒有貫穿施加電壓的導體之間，這種現象稱之為局部放電，簡稱局放。它與絕緣的老化及絕緣的缺陷密切相關。

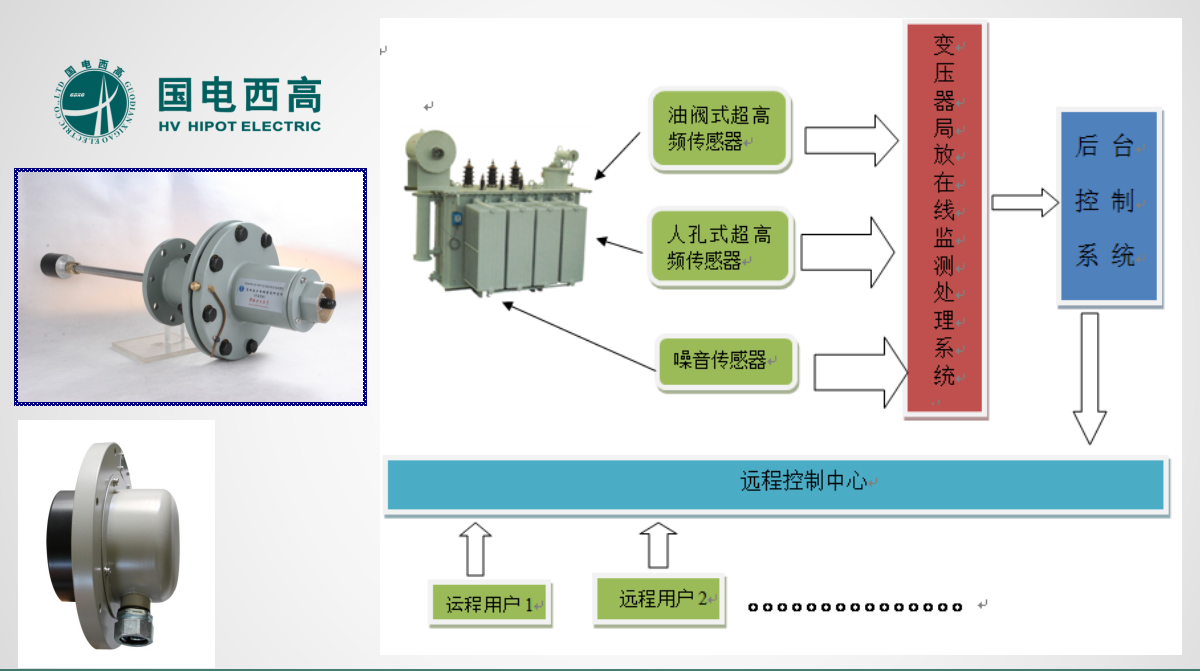

變壓器局放在線監測系統（ gis局放在線監測系統）：對運行中的主變套管的局部放電進行長時間監測，并進行數據處理分析，以及對變壓器套管絕緣進行絕緣診斷，必要時提供報警。

變壓器局放在線監測價格?歡迎咨詢變壓器局放在線監測系統廠家-國電西高

數字濾波：利用軟件編寫特定的濾波程序，通過數字信號處理，只保留給定的頻率分量，和模擬濾波相比具有很強的靈活性。

放電量：測量時間內穩定出現的最大視在放電電荷量。

•  變壓器局放在線監測系統適用于對110kV及以上電壓等級變壓器套管的局部放電在線及離線監測。結合數字信號處理技術和虛擬儀器技術研制的變壓器套管局部放電在線監測系統，用于110KV及以上變壓器套管的巡檢，并能存儲各相變壓器套管測試譜圖、進行趨勢分析，從而及時發現變壓器套管的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為變壓器的檢修工作提供依據。
• 變壓器局放在線監測系統最小測量放電幅值：20mV（現場），頻率范圍為200kHz～300MHz，放電脈沖的時間分辨率為10μs，相位分辨率為0.18°。
• 本系統提供50工頻周期放電圖、二維（q-φ，N-φ，N-q）、三維（N-q-φ）譜圖，可用以分析放電的類型。
• 利用MySQL構建的數據庫，可記錄測量相序、放電量、放電相位、測量時間等相關參數
• 以及變壓器套管型號、測量位置等設備參數，可提供放電趨勢圖并具有預警和報警功能，可對數據庫進行查詢、刪除、備份等。
• 本系統采用數字濾波、設置動態閾值等綜合抗干擾措施，測試數據真實可靠。

產品參數

適用范圍： 110KV及以上電壓等級電力變壓器套管。

環境溫度：-20℃～70℃。

海拔高度：≤2500m。

耐雨耐濕：≤95%。

局放數據采集端子箱電源：AC220V,由用戶指定提取。
