在進行分析電纜耐壓試驗、發電機交流耐壓試驗、電力系統變壓器耐壓試驗時，經常會遇到變頻串聯諧振試驗裝置以及如何通過接線問題。為避免我們用戶在以后的使用中出現很多諸如此類的問題，下面跟大家可以詳細情況介紹下，變頻串聯諧振試驗裝置就是如何接線，及變頻串聯諧振試驗的注意事項。

　　串聯諧振的測試設備的線路和注意事項：

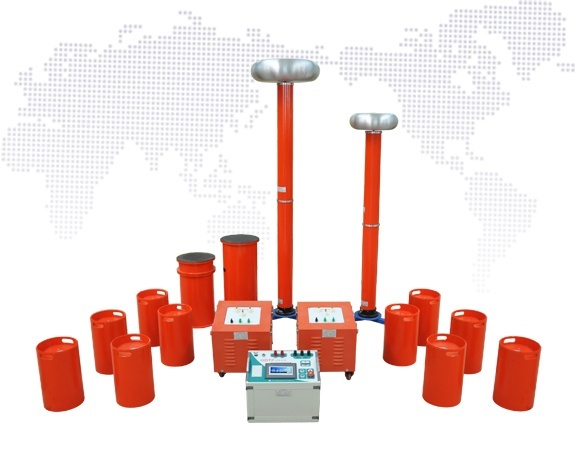

　　135kVA/108kV的滿載接線；可以知道變頻串聯諧振試驗檢測裝置的各個方面部件是如何進行連接的。

　　如何連接諧振試驗裝置，國電西高重點介紹一下串聯諧振試驗裝置接線盒注意以下幾點：

　　1、串聯諧振試驗裝置中的變頻電源：

　　變頻電源的輸入一個部分也是企業整套系統設備進行輸入，此處電源可選擇兩相220V或三相380V；區別管理則是兩相220V只能讓設備可以輸出半載容量；三相380V則能讓整套技術設備滿載輸出；

　　2、關于串聯諧振結構試驗檢測裝置中勵磁變壓器：

　　接線方式有幾種；不過不管用哪種連接方式；高壓頭都是右上角第一個接線柱，該接線柱通過高壓軟線接至串聯電抗器第一節（最底下一節）的電抗器底部“X”極。且連接的高壓軟線必須保證懸空，不可拖地使用；而高壓尾永遠都是左下角第一個接線柱；該接線柱因與勵磁變壓器的接地端短接接地；

　　3、關于變頻串聯諧振結構試驗檢測裝置中的電抗器、分壓器、補償電容器的注意安全事項

　　變頻串聯諧振試驗時，應將絕緣墊或支架敷設在電抗器準備放置的位置；電抗器、分壓器、補償電容器的各連接線均要拉直連接，不可有垂吊現象；以避免發生故障；

　　4。變頻串聯諧振試驗的安全距離：

　　在進行變頻串聯諧振試驗前必須保證設備周圍及以上的安全距離，避免設備損壞或人員傷亡，具體安全距離按每1kV電壓1.3CM的距離考慮。

如有疑問請咨詢：國電西高
